发热电缆如何正确铺设
时间：2025年05月13日 点击：次
发热电缆铺设是一个严谨且系统的工程，其正确铺设方法直接关系到电地暖系统的安全性和采暖效果，以下是详细介绍：
1.施工准备
场地检查：确保施工场地平整、干净、干燥，平整度用2m靠尺和楔尺检查，高低落差小于3mm，且地面干燥度符合要求，不能在湿度大于25%的地面施工。有防潮层要求的地面基层应施工完毕。
电路检查：用检测仪器检查电路中的电压，确认是否符合电缆运行电压；检查电线的规格，判断载流量，一般建议电源的载流大于将安装的电缆额定电流的20%，且电源配电箱内要设置漏电保护装置。
材料准备：所有材料是必要的，包括发热电缆、温控器、地面保温材料、反射膜、低碳钢丝网或硅晶网、绝缘胶带、扎带及施工工具等。在具体施工之前，为确保施工过程的顺利，需对所有电缆进行检测，避免出现断路、短路的情况。
2.铺设保温层
材料选择与铺设：在打扫干净的铺设场地，将隔热保温板（如XPS挤塑板）铺设在平整干净的结构面上。保温板应切割整齐，铺设间隙不得大于5mm，可用胶带粘接平顺，以起到保温、隔热的作用。
特殊处理：对土壤上面的地面或有湿度侵入的地面，在铺放绝热层之前要先铺一层防潮层。
3.铺设反射膜
材料与铺设：铺设反射复合铝箔，材料为聚酯真空镀铝膜，它可以起到热量均匀传导的作用，使地表温度均匀。反射膜应铺设在挤塑板上，要平整，并用胶带固定。
4.铺设钢丝网
作用与铺设：铺设钢丝网可以确定电缆位置，防止电缆塌陷到保温板内，同时起到增强地面抗压强度的作用。将钢丝网铺设在反射膜上，并将其固定在保温板上，接头处应用卡钉或绑扎带捆扎牢固，钢丝间应搭接并绑扎固定。

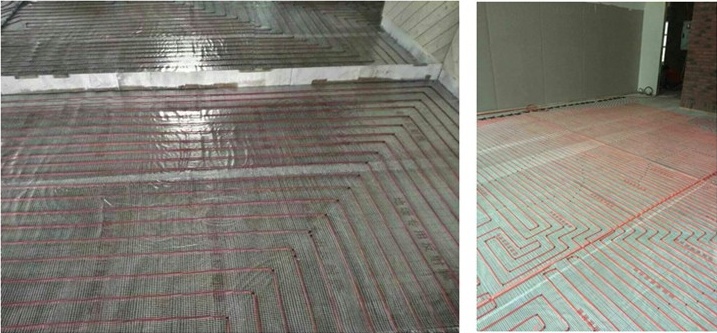

5.铺设发热电缆
按图施工：发热电缆应严格按照设计图纸标定的电缆间距和走向敷设，保持平直，电缆间距的安装误差不应大于±10mm。
固定方式：将电缆的一端和温控探头、地线，从地面通过的PVC预埋管，连接到温控器底盒内；固定好电缆到底盒的这段距离；地线一端接在钢丝网上。通过预先计算好的电缆间距，将电缆用卡子以U型固定在钢丝网上，每行发热电缆上的卡子的距离为30cm。
注意事项：发热电缆出厂后严禁剪裁和拼接，有外伤或破损的发热电缆严禁敷设；安装时禁止电缆拧劲，弯曲电缆时，对圆弧的顶部应加以限制（顶住），并进行固定，防止出现“死折”，电缆的弯曲半径不应小于厂家规定值；发热电缆的热线部分不应进入冷引线预留管。
6.再次检测电缆
检测内容：电缆铺设完成后，要再次检测发热电缆的标称电阻和绝缘电阻，并进行记录。如施工过程造成电缆损坏，可及时发现并处理。可以通电检测，未回填前，通电时间不能大于5分钟。
7.安装温控器
位置与安装：温控器安装在墙上，位置及高度按设计图纸要求，一般距离地面1m - 1.8m，安装后应与地面平行，稳定牢固，不应用家具遮挡温控器。温控器应设在不直接被风吹处，四周不要有热源体。
调试与检测：将发热电缆两端的冷线和探头，按温控器上的标识接好，通电调试温控器，看温控器和探头线是否正常，发热电缆是否加热正常，未回填前，通电时间不能大于5分钟。
8.填充层施工
施工条件：填充层施工应在发热电缆经通断检测和绝缘性能检测合格后进行。混凝土填充层施工应具备以下条件：所有靠垂直部件处的边缘隔热条已安装完毕；所需伸缩缝已由设计人员做出规定，并由填充层的施工公司做了布置；通过隐蔽工程验收。
施工要求：混凝土填充层的施工，应由土建施工方承担，采暖系统安装单位应密切配合。浇捣混凝土填充层时，要在发热电缆上部架设操作板，保持施工人员在板上操作，严禁踩踏发热电缆；施工人员应穿软底鞋，采用平头锹。混凝土填充层的养护周期不应少于21天，养护期满后，对地面应妥加保护，严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备，填充层在养护期内，严禁对发热电缆系统进行通电加热。
9.面层施工与验收
面层施工：面层施工前，应确定填充层是否达到地面层需要的干燥度。面层施工，除应符合土建施工设计图纸的各项要求外，施工面层时，不得剔、凿、割、钻和钉填充层，不得向填充层内楔入其他物件；面层的施工，要在填充层达到要求强度后才能进行；以木地板作为地面层时，木材要经过干燥处理，且应在填充层和找平层全部干燥后，才能进行地板粘贴。
整体验收：施工全部结束后应绘制竣工图，准确标注发热电缆敷设位置与地温传感器埋设地点。地面节能工程的施工，应在主体或基层质量验收合格后进行，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行地面节能分项工程验收。
